3.3. Budowanie schematów - przykłady

PRZYKŁAD 2.

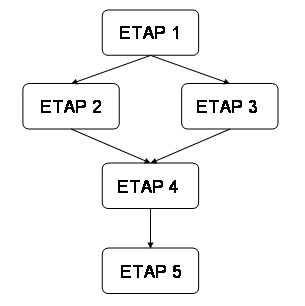

Bardziej skomplikowany przypadek dotyczy schematu, gdzie operator ma możliwość wyboru na pewnym etapie, jaki etap kolejny powinien być wykonany (spośród kilku wskazanych):



Bardziej skomplikowany przypadek dotyczy schematu, gdzie operator ma możliwość wyboru na pewnym etapie, jaki etap kolejny powinien być wykonany (spośród kilku wskazanych):

W takim przypadku:

1. Na listę etapów w lewej części okna wpisujemy wszystkie etapy: ETAP 1, ETAP 2, ETAP 3, ETAP 4, ETAP 5.

2. Ustalamy powiązania:

• Z ETAPU 1 można przejść do ETAPU 2 lub 3. Ustawiamy kursor w lewej części na ETAP 1, a w części prawej wskazujemy etapy kolejne: ETAP 2 oraz etap 3

• Z ETAPU 2 można przejść do ETAPU 4. Ustawiamy kursor w lewej części okna na ETAP 2, a w prawej dodajemy etap kolejny: ETAP 4.

• Z ETAPU 3 można przejść do ETAPU 4. Ustawiamy kursor w lewej części okna na ETAP 3, a w prawej dodajemy etap kolejny ETAP 4.

• Z ETAPU 4 można przejść tylko do ETAPU5. Ustawiamy kursor w lewej części okna na ETAP 4, a w prawej dodajemy etap kolejny ETAP 5.

3. ETAP 5 nie będzie miał wskazanego etapu kolejnego. Dla programu będzie to informacja, że ten etap jest ostatnim w procesie.

Przy tak skonstruowanym schemacie, po wykonaniu ETAPU 1 operator będzie mógł wybrać, czy kolejnym etapem będzie ETAP 2 czy ETAP 3. Niezależnie od tego, który wybierze – po jego wykonaniu będzie można przekazać dokument dalej tylko do ETAPU 4.
